Készítette:
Kiss Gergely Tamás
Célcsoport:
Középiskolában és szakképzésben dolgozó oktatók, akik régebbi tankönyvek, jegyzetek vagy szakmai kiadványok vonalas, sematikus ábráit használják tanítási és tananyagkészítési célokra.
Tantárgy:
Elsősorban műszaki területen oktatott szakmai tantárgyak, amelyekben szerkezetek, berendezések, működési folyamatok, technológiai kapcsolatok vagy műszaki rendszerek szemléltetésére van szükség.
Rövid leírás:

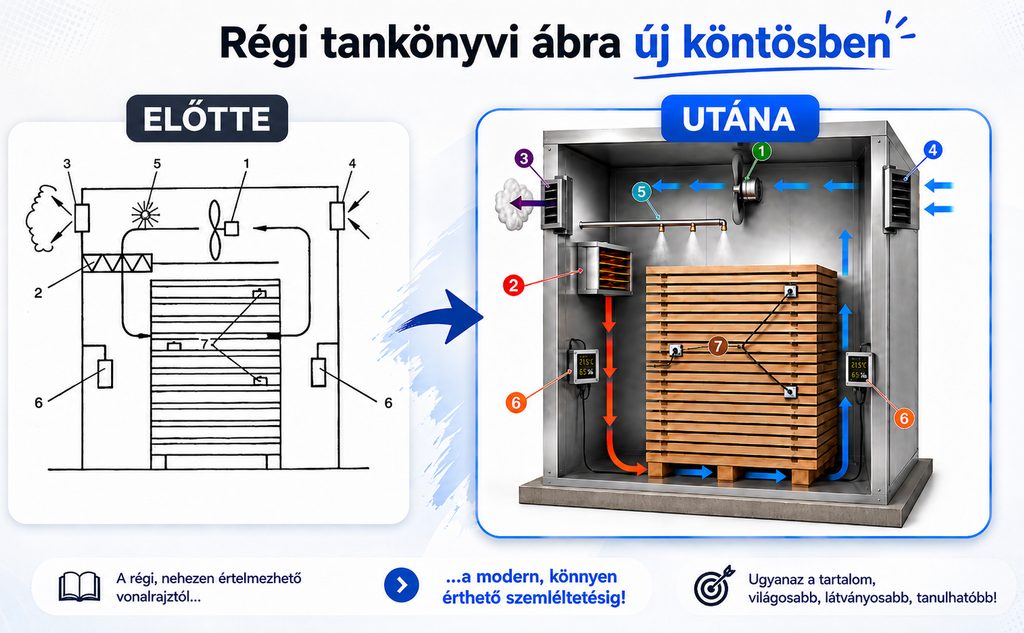

A jógyakorlat bemutatja, hogyan alakíthatók át régi tankönyvek fekete-fehér, vonalas vagy sematikus műszaki ábrái generatív mesterséges intelligencia segítségével korszerű, színes, látványos, 3D jellegű szemléltető képekké.
A módszer célja nem az eredeti ábra egyszerű újrarajzolása, hanem annak didaktikai korszerűsítése. Az új kép megőrzi az eredeti szakmai tartalmat, a szerkezeti elemeket, a számozást és a működési kapcsolatokat, miközben a tanulók számára könnyebben felismerhetővé és értelmezhetővé teszi azokat.
A módszer különösen jól alkalmazható olyan műszaki ábrák esetében, amelyek szakmailag megfelelőek, de megjelenésük, sematikus jellegük vagy fekete-fehér kivitelük miatt a mai tanulók számára nehezebben értelmezhetők.
Részletes ismertető:
A műszaki oktatásban ma is számos olyan tankönyv és szakmai kiadvány használható, amely értékes és pontos szakmai ábrákat tartalmaz. Ezek egy része azonban több évtizeddel ezelőtt készült, ezért gyakran egyszerű vonalrajzokat, jelképes szerkezeti elemeket vagy kevés vizuális információt tartalmaz. A generatív mesterséges intelligencia lehetőséget ad arra, hogy ezekből az ábrákból korszerűbb szemléltető képek készüljenek.
A munkafolyamat első lépése az eredeti ábra digitalizálása. Az ábrát ezt követően képgenerálásra vagy képszerkesztésre alkalmas mesterségesintelligencia-rendszerbe lehet feltölteni. A feladat megadásakor fontos, hogy az oktató ne pusztán azt kérje az MI-től, hogy „készítsen szebb képet”, hanem pontosan meghatározza a szakmai és vizuális követelményeket.
A gyakorlatban jól használható például az alábbi prompt:
„A csatolt régi tankönyvi vonalrajz alapján készíts korszerű, színes, látványos, tanulók számára könnyen értelmezhető 3D szemléltető ábrát.
Az eredeti rajz szakmai tartalmát, működési elvét és az elemek egymáshoz való kapcsolatát őrizd meg. Nem szükséges geometriailag pontos másolatot készíteni, de törekedj legalább 90–95%-os tartalmi megfelelésre.
Az eredeti ábrán szereplő valamennyi fontos szerkezeti és működési elem maradjon meg. A számozásokat és jelöléseket ne változtasd meg, az egyes elemek funkcióját ne cseréld fel.
A működési kapcsolatokat, csővezetékeket, hajtásokat, légáramlást, anyagáramlást vagy egyéb kapcsolatokat szakmailag helyesen és jól láthatóan jelenítsd meg. A mozgási és áramlási irányokat szükség esetén színes nyilakkal jelöld.
A sematikus elemeket alakítsd valósághűbb, korszerűbb megjelenésű elemekké, de a funkciójuk és egymáshoz való kapcsolatuk maradjon változatlan.
Az elkészült kép legyen világos, áttekinthető, részletgazdag, de ne túlzsúfolt. Használj jól elkülönülő színeket, valósághű anyagokat és korszerű 3D műszaki megjelenést.
Ne találj ki új szerkezeti vagy működési elemeket. A cél az eredeti szakmai ábra didaktikai korszerűsítése, nem annak szabad művészi újraértelmezése.”
Az elkészült korszerű ábra nem feltétlenül geometriai másolata az eredeti vonalrajznak. A cél inkább az, hogy az eredeti ábra szakmai információtartalma legalább 90–95%-ban megmaradjon, miközben vizuálisan könnyebben értelmezhetővé válik.
A módszer műszaki területen széles körben alkalmazható olyan esetekben, amikor szerkezetek, berendezések, gépelemek, működési folyamatok, technológiai rendszerek vagy különböző műszaki összefüggések szemléltetésére van szükség.
A mesterséges intelligencia szerepe ebben a jógyakorlatban elsősorban a vizuális szemléltetés korszerűsítése. Az oktató szakmai tudása továbbra is meghatározó, hiszen ő határozza meg, hogy az eredeti ábrából mely tartalmi elemeknek kell változatlanul megmaradniuk.
A módszer előnye, hogy egy jól kialakított prompt később más régi műszaki ábrák esetében is újra felhasználható, így az oktató fokozatosan egységes megjelenésű, korszerű szemléltető képanyagot hozhat létre.
Megvalósításhoz szükséges feltételek:
A jógyakorlat megvalósításához számítógép, laptop vagy megfelelő mobileszköz, valamint képek feldolgozására alkalmas generatív mesterségesintelligencia-rendszer szükséges.
Szükség van továbbá megfelelő minőségű digitalizált eredeti tankönyvi ábrára. Az oktató részéről alapvető szakmai ismeret szükséges az eredeti ábra értelmezéséhez, valamint annak ellenőrzéséhez, hogy a generált változat tartalmilag megfelel-e az eredeti szakmai szemléltetésnek. A végleges kép tanórai felhasználása előtt célszerű az eredeti és az MI segítségével készült ábrát egymás mellett ellenőrizni, és csak a szakmailag megfelelő változatot felhasználni az oktatásban.
